Pres hatları, kompresörler, CNC tezgâhları ve fanlar bir fabrikanın doğal sesidir. Bu ses üretim alanında kaldığında bir iş güvenliği konusudur; ofislere, toplantı odalarına ve kontrol odalarına ulaştığında ise verimliliği ve iletişimi doğrudan etkileyen bir sorun haline gelir. Telefon görüşmelerinin zor duyulduğu, toplantıların yükseltilmiş sesle yapıldığı bir fabrika ofisi, çoğu zaman yanlış yapılmış bir bölme duvarın ya da sızdıran bir kapının sonucudur.

Bu yazıda fabrikada ses yalıtımı konusunu, gürültünün ofislere hangi yollardan ulaştığından başlayarak ele alıyor ve kalıcı çözümleri anlatıyoruz.

Önce mevzuat: üretim alanı ve ofis farklı sorunlardır

Çalışanların Gürültü ile İlgili Risklerden Korunmalarına Dair Yönetmelik, çalışanların günlük gürültü maruziyeti için üç eşik belirler: en düşük maruziyet eylem değeri 80 dB(A), en yüksek maruziyet eylem değeri 85 dB(A) ve maruziyet sınır değeri 87 dB(A). Yönetmeliğe göre çalışanın maruziyeti hiçbir durumda sınır değeri aşamaz; en düşük eylem değeri aşıldığında kulak koruyucular hazır bulundurulur, en yüksek eylem değeri aşıldığında ise işitme testleri yaptırılır.

Bu değerler, üretim alanındaki çalışanların işitme sağlığını korumaya yöneliktir. Ofisler, toplantı odaları ve kontrol odaları için hedef çok daha düşüktür: burada amaç, insanların rahatça konuşabileceği, telefonla görüşebileceği ve odaklanabileceği bir ortam sağlamaktır. Bu nedenle fabrika ofislerinde ses yalıtımı, yasal sınırların çok altında bir konfor hedefiyle tasarlanmalıdır.

Gürültü ofise hangi yollardan ulaşır?

Ses yalıtımında en sık yapılan hata, yalnızca duvara odaklanmaktır. Oysa ses en zayıf noktadan geçer ve fabrika ofislerinde bu nokta çoğu zaman duvarın kendisi değildir. Gürültü ofise iki temel yoldan ulaşır.

Hava yoluyla: Makinelerin ürettiği ses havada yayılarak duvarlara, camlara, kapılara ve tavana çarpar. Bu yüzeylerdeki her boşluk, aralık ve zayıf malzeme sesin geçmesine izin verir. Kapı altındaki birkaç milimetrelik aralık, asma tavanın üstünde devam etmeyen bir bölme duvar veya iki odayı birleştiren bir havalandırma kanalı, en iyi yalıtımlı duvarın bile etkisini ortadan kaldırabilir.

Yapı yoluyla: Ağır makineler, presler ve kompresörler titreşimi zemine ve taşıyıcı sisteme iletir. Bu titreşim döşeme ve kolonlar üzerinden ofislere ulaşır ve burada yeniden sese dönüşür. Yapı yoluyla gelen gürültü, yalnızca duvar yalıtımıyla çözülemez.

Çözüm üç noktada aranır: kaynak, yol ve alıcı

Gürültü kontrolünün klasik yaklaşımı, sorunu üç noktada ele almaktır.

Kaynakta: Gürültünün en etkili şekilde azaltıldığı yer, makinenin kendisidir. Makine kabinleri, titreşim izolatörleri ve elastik bağlantılar bu kapsamdadır. Bu önlemler genellikle makine üreticisi ve tesisin teknik ekibiyle birlikte planlanır.

Yolda: Üretim alanı ile ofis arasındaki duvar, cam, kapı ve tavan sesin geçişini sınırlar. İç mimari ve uygulama çözümlerinin büyük kısmı burada devreye girer.

Alıcıda: Ofisin kendisi, gürültüden bağımsız bir kabuk olarak tasarlanabilir. Bu, en yüksek performansı sağlayan "oda içinde oda" yaklaşımıdır.

Duvar: kütle, boşluk ve ayrım

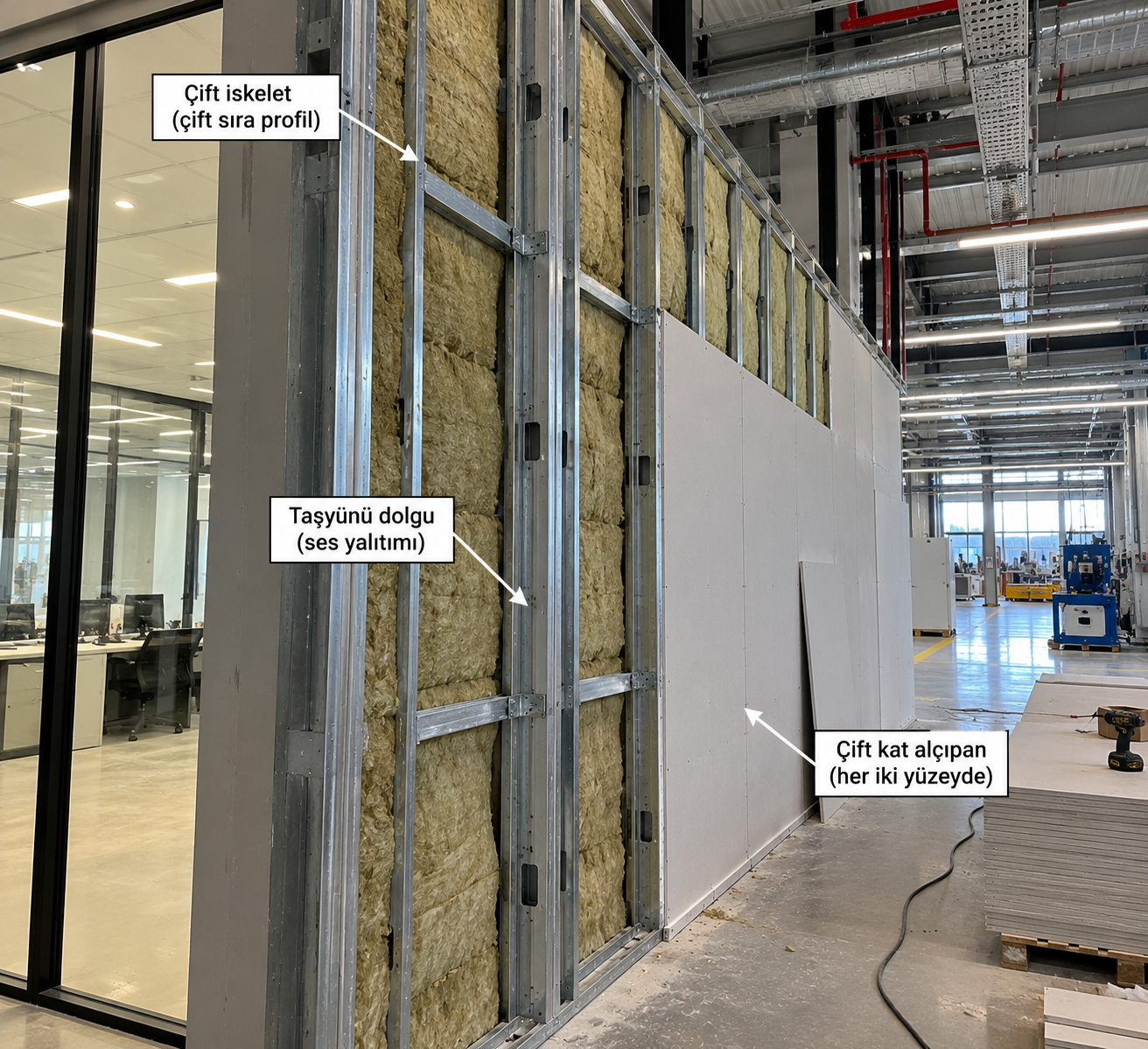

Ses yalıtımında kullanılan temel prensip kütle-yay-kütle sistemidir: iki ağır katman, aralarında yalıtım malzemesiyle doldurulmuş bir boşluk ve bu iki katmanın birbirine mümkün olduğunca az temas etmesi. Pratikte bu, galvaniz profil iskelet, boşluğa yerleştirilen taşyünü ve iki yüzde çift kat alçıpandan oluşan bir duvar anlamına gelir.

Uygulama kaynaklarında tek tuğla ve sıvadan oluşan bir duvarın ses yalıtım değeri tipik olarak 42–45 dB, 75 mm profil, taşyünü ve çift kat alçıpandan oluşan bir duvarın değeri ise 50–55 dB civarında verilir. Aynı kaynaklar, duvarın kütlesi iki katına çıktığında yaklaşık 6 dB kazanç sağlandığını belirtir. Daha yüksek performans gereken kontrol odaları ve toplantı odalarında, birbirine temas etmeyen iki ayrı iskeletten oluşan çift iskeletli duvarlar kullanılır.

Bu duvarların performansını belirleyen en kritik detay, döşemeden döşemeye kesintisiz devam etmeleridir. Asma tavanın üstünde biten bir bölme duvar, sesin tavan boşluğundan rahatça geçmesine izin verir. Bölme duvar uygulamasının ayrıntılarını alçıpan bölme duvar uygulaması yazımızda anlattık.

Cam, kapı ve kanallar: zayıf halkalar

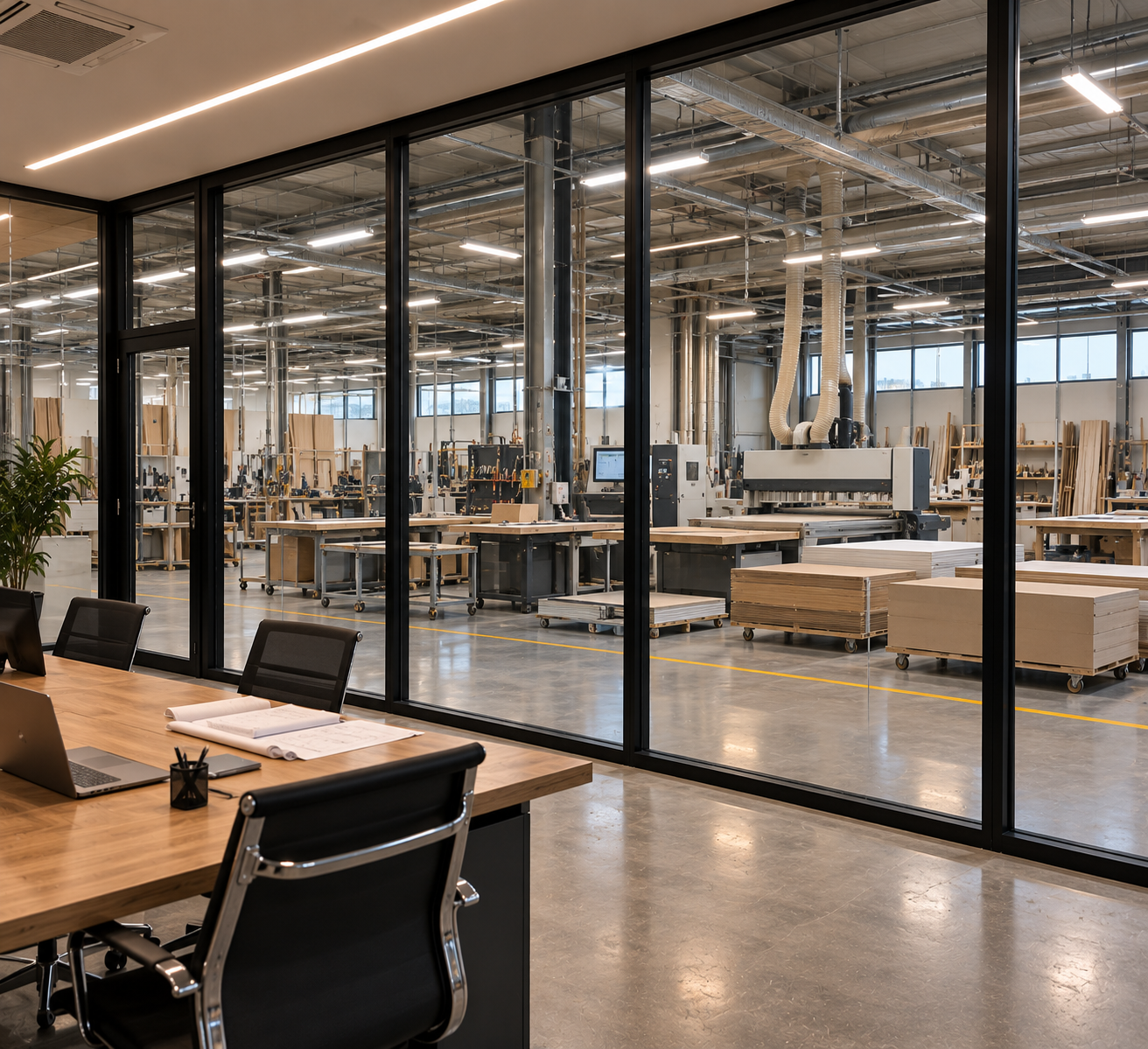

Cam: Yöneticilerin üretim hattını görebilmesi için kullanılan camlar, çoğu zaman duvarın en zayıf noktasıdır. Tek katmanlı standart cam yerine, katmanları arasında akustik ara film bulunan lamine camlar veya farklı kalınlıkta camlardan oluşan çift camlı sistemler tercih edilmelidir. Camın çerçeveyle ve duvarla birleştiği noktaların sızdırmaz şekilde detaylandırılması, camın kendisi kadar önemlidir.

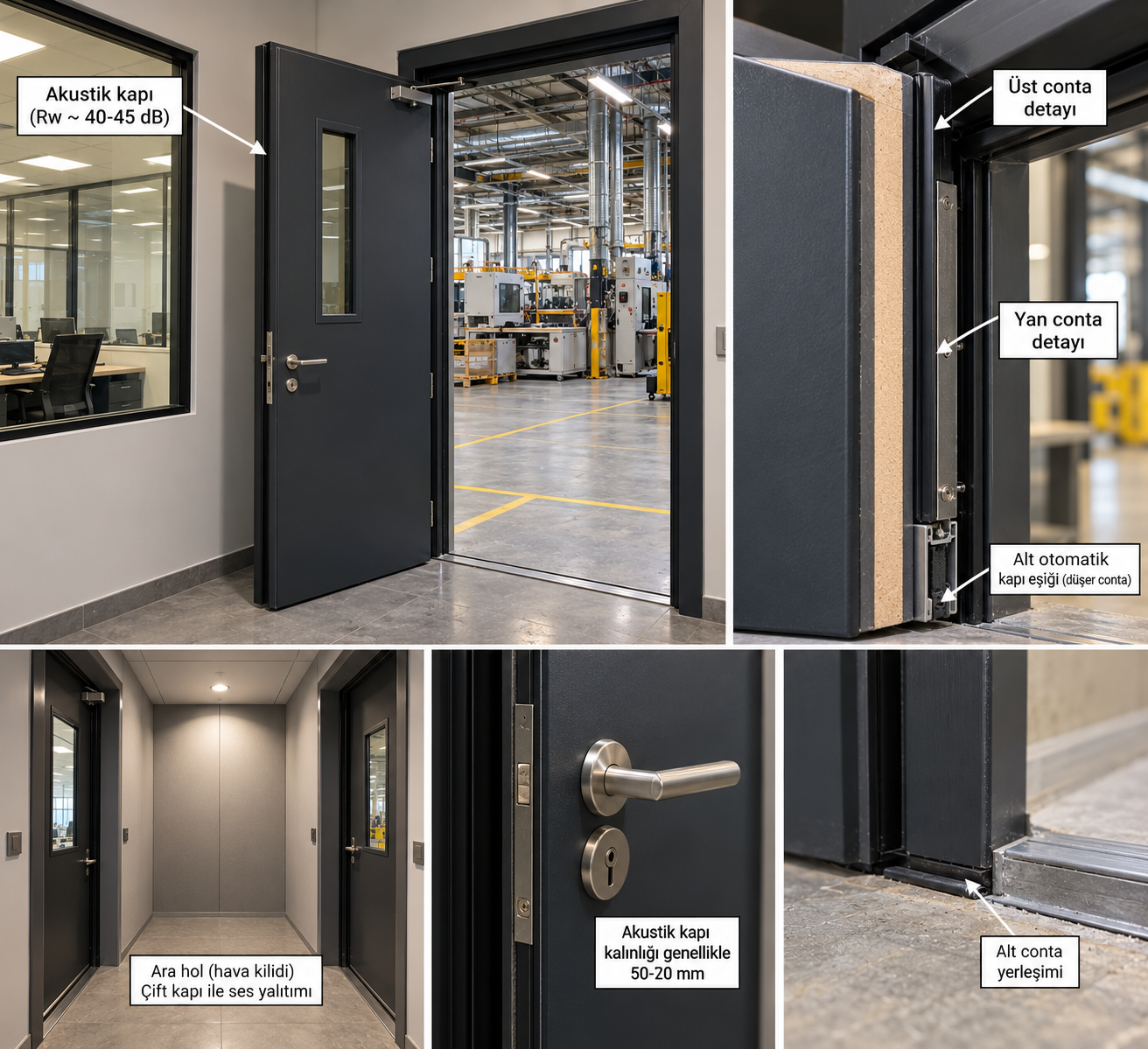

Kapılar: Standart bir iç kapı, çevresindeki aralıklar nedeniyle duvarın ses yalıtımını büyük ölçüde düşürür. Üretim alanına açılan kapılarda dolu gövdeli akustik kapılar, çevre contaları ve kapı kapandığında aşağı inen otomatik eşik contaları kullanılmalıdır. Mümkünse üretim alanı ile ofis arasında iki kapılı bir ara hol oluşturmak etkili bir çözümdür.

Havalandırma kanalları ve tesisat geçişleri: Üretim alanı ile ofis arasında ortak kullanılan bir havalandırma kanalı, sesi doğrudan ofise taşır. Bu kanallarda ses susturucular kullanılmalı, duvardan geçen tüm boru ve kablo geçişlerinin çevresi akustik dolgu ile kapatılmalıdır.

Oda içinde oda: kontrol odaları ve kritik alanlar

Yapı yoluyla gelen titreşimin yoğun olduğu, örneğin ağır preslerin hemen yanındaki kontrol odalarında, duvar yalıtımı tek başına yeterli olmaz. Bu durumda ofis, mevcut yapıdan bağımsız bir kabuk olarak inşa edilir: elastik takozlar üzerine oturan yüzer bir döşeme, bu döşemeye oturan bağımsız duvarlar ve elastik askılarla asılan bir tavan. Bu sistem, odanın binaya temas noktalarını en aza indirerek titreşimin ofise ulaşmasını engeller.

İç akustik: yalıtım ile yankı kontrolü farklıdır

Ses yalıtımı, dışarıdaki gürültünün içeri girmesini engeller. Ancak ofisin içindeki yankı ayrı bir konudur. Sert yüzeylerden oluşan bir toplantı odası, dışarıdan ne kadar iyi yalıtılırsa yalıtılsın, içeride konuşmaların yankılanmasına neden olur. Bu nedenle yalıtım çözümleri, akustik asma tavan, duvar panelleri ve zemin kaplamalarıyla tamamlanmalıdır. Seçenekleri asma tavan sistemleri rehberimizde karşılaştırdık.

Ölçümle başlayın, ölçümle bitirin

Etkili bir ses yalıtımı projesi, mevcut gürültü seviyelerinin ve hangi frekanslarda yoğunlaştığının ölçülmesiyle başlar. Düşük frekanslı uğultu ile yüksek frekanslı metal sesi farklı çözümler gerektirir. Uygulama tamamlandıktan sonra yapılan ölçüm ise elde edilen iyileşmeyi somut olarak gösterir. Fabrikanın iş güvenliği kapsamında yaptırdığı gürültü ölçümleri de bu süreçte değerli bir başlangıç verisidir.

Sık Sorulanlar

Fabrika ofisi için ses yalıtımı üretim durmadan yapılabilir mi?

Evet. Uygulama etaplara bölünerek ve gürültülü işler vardiya dışı saatlere planlanarak üretim aksatılmadan yapılabilir. Etaplama yaklaşımını fabrika ofis tadilatı yazımızda anlattık.

Akustik panel takmak ses yalıtımı sağlar mı?

Hayır. Akustik paneller odanın içindeki yankıyı azaltır, ancak dışarıdan gelen gürültünün içeri girmesini engellemez. Üretim gürültüsünü kesmek için duvar, cam, kapı ve tavanda yalıtım önlemleri gerekir.
